Nos robinets à boisseau
pour manoeuvre rapide.
sans aucune perte de charge.
DN 15 à DN 250
1/2″ à 10″
PN 10 à PN 150
150 à 900 Lbs
Fonctionnalités – Robinet à boisseau
♦ vanne de sectionnement : installée sur cuve, réacteur ou en ligne
♦ multivoies boisseau sphérique
♦ multivoies boisseau conique : à levée verticale pour éviter tout frottement et augmenter la durée de vie (secteur polymère notamment)

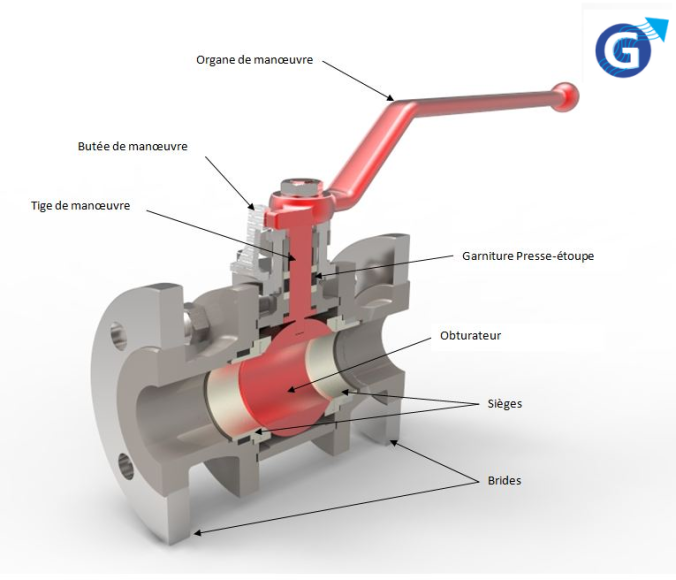

Principe de fonctionnement – Robinet à boisseau
– Obturateur : Boisseau boule
– Etanchéité : Par garniture regarnissable en service
(Pas d’interruption de production)
– Conception “floating ball” ou “trunnion ball”
Fabrication – Robinet à boisseau
- Matériaux : Acier, Inox, Duplex et Super Duplex, Inconel et Incoloy®, Titane, Zirconium, Uranus® B6, Tantale, Nickel, Hastelloy®, Monel
- Modes de construction : Mécano-soudé, Moulé, Dans la masse
Utilisation – Robinet à boisseau
- Conditions de service : Haute température, Basse température, Corrosion, Discrétion acoustique
- Types de fluides : Liquides, Liquides chargés, Gaz, Poudres et pulvérulents, Fluides visqueux
- Applications : Chimie fine, Chimie générale, Pétrochimie, Nucléaire et Marine, Cryogénie
Caractéristiques & Options
Système d’étanchéité
♦ étanchéité métal/métal
♦ étanchéité métal/PTFE (température de service maxi +180°C)
♦ étanchéité métal/PTFE chargé (température de service maxi +200°C)
Type de manoeuvre
levier « quart de tour »,vérin pneumatique double effet,vérin pneumatique simple effet,moteur électrique,moteur pneumatique
Type d’obturateur
boisseau conique,boisseau shérique,boisseau sphérique arbré svt DN/PN
Options – Robinets à boisseau
– adaptation sur tous types de raccordement possibles
– conception “Top entry”
– revêtement dur des portées d’étanchéité
– racleur de boule pour protection sièges
– sièges à restitution élastique
– enveloppe chauffante
– adjonction de piquages de purge et/ou de nettoyage vapeur
– conception “sécurité feu”
– détecteur de fuite au presse étoupe
– contacts ou détecteurs fin de course
– commande manuelle de secours pour vérin pneumatique
– vérin pneumatique tout inox
– blocage du vérin en position fermée (sécurité)
– système de verrouillage commande manuelle
– rallonge commande manuelle avec ou sans cardans
– commande manuelle montée sur embase ISO (pour adaptation motorisation ultérieure)
– motorisation électrique avec commande local/distance
ATTENTION, certaines options ne sont pas cumulables.
